2016中國杭州G20峰會是指2016年9月4日-5日在中國杭州召開的G20峰會，20國集團（G20）是一個國際經濟合作論壇，于1999年9月25日由八國集團（G8）的財長在華盛頓宣布成立，屬于布雷頓森林體系框架內非正式對話的一種機制，由原八國集團以及其余12個重要經濟體組成。那么本屆G20峰會的舉辦地—杭州有哪些極具代表性的暖通系建筑呢，讓我們一起來直擊峰會舉辦地吧~
峰會地推薦一：[浙江]大型商業中心空調通風及人防排煙系統設計施工圖（鍋爐房設計 制冷機房設計）
一、工程概況：
本工程位于浙江省，是一個大型商業中心綜合建筑，地上18層，地下2層，總建筑面積252296.29平方米。圖紙內容包含設計及施工說明，主要設備材料表及圖例，平時通風、消防平面圖，戰時通風、消防平面圖，風機布置平面圖，消防系統圖，正壓送風系統圖，排煙系統圖，排煙機房大樣，空調風管平面圖，空調水管平面圖，空調冷媒管平面圖，變冷媒流量多聯機系統圖，空調設備接管大樣，自控原理圖，地下室冷凍機房水管平面圖，地下室鍋爐房水管平面圖，冷卻塔布置平面圖等...
二、空調系統：
1.冷熱源：采用高壓離心式冷水機組，變頻離心式冷水機組，燃氣真空熱水機組，變冷媒流量系統...
2.風系統：采用風機盤管或吊裝式空調器加新風系統，全空氣系統...
3.水系統：裙房商業部分和地下超市空調采用一次泵變流量系統，冬季采用一空調水系統采用二管制系統，空調水管采用異程...
三、通風防排煙系統：
1.通風系統：地下室變配電間、制冷機房、水泵房、鍋爐房等設機械通風系統。柴油發電機房、庫房等均設機械通風系統。柴油發電機煙氣由煙囪引至高空排放。各衛生間室等均設機械排風裝置。廚房設機械排風系統，油煙經油煙過濾罩后經凈化引至屋頂高位排放。凡有外窗的區域均開設可開啟外窗，部分房間結合排煙要求設置高低窗，開窗面積不小于房間面積的２％。餐廳、會議室等房間設置機械排風系統...
2.防排煙系統：地下車庫共兩層，機動車庫，地下一層六個防火分區，地下二層七個防火分區，每個防火分區劃分為兩個防煙分區，每個防煙分區獨立設置排煙兼排風系統；中庭設置機械排煙系統，體積小于17000m的排煙量按其體積的6次/h換氣計算，體積大于17000m的排煙量按其體積的4次/h換氣計算；長度超過２０ｍ的內走道或長度超過６０ｍ的走道均設機械排煙系統，排煙量按******防煙分區面積１２０ｍ／ｍ．ｈ計算，防煙樓梯間及其前室、消防合用前室等均設置機械加壓送風系統...

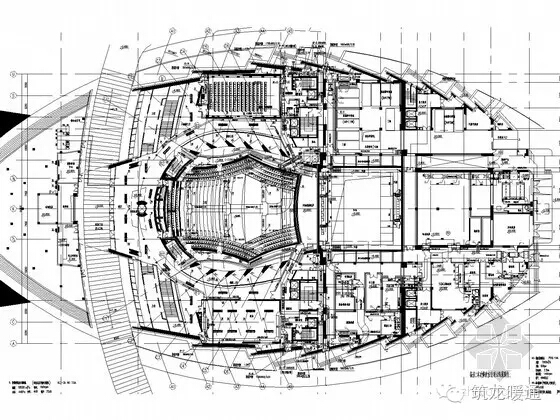

峰會地推薦二：[浙江]超大型劇院空調通風系統設計施工圖（大院設計）
一、工程概況：
本工程位于浙江省，是一個大型劇院建筑。圖紙內容包含設計施工說明，主要設備材料表及圖例，空調通風系統平面布置圖，空調系統剖面圖，空調水系統平面布置圖，空調系統剖面圖，空調機房平剖面圖，空調風系統平面布置圖，空調機房平面布置詳圖，空調機房剖面圖，組合式空調箱接管及基礎示意圖，空調箱外形尺寸詳圖，冷凍機房及鍋爐房設備基礎圖，冷凍機房及鍋爐房管道平面布置圖，冷凍機房及鍋爐房管道剖面圖，集水器,分水器,尺寸詳圖，冷凍機房空調水系統流程圖，鍋爐房熱水系統流程圖，熱水鍋爐油路系統圖，空調末端水系統流程圖，防排煙系統平面布置圖，正壓送風系統圖等...
二、空調系統：
1.冷熱源：離心式冷水機組，熱水鍋爐...
2.風系統：采用風機盤管加新風系統...
3.水系統：（除進廳部分風機盤管系統外）采用四管制異程式系統，進廳部分風機盤管系統采用二管制異程系統...
三、通風排煙系統：
1.通風系統：地下室變配電房采用機械式送排方式。通風量按20次/h換氣次數計算。地上變配電房采用自然進風，機械排風系統，排風量按20次/h換氣次數計算。冷凍機房、水泵房采用機械進風、機械排風的通風方式。冷凍機房的通風量按10次/h換氣次數計算，水泵房通風量按4次/h換氣次數計算。熱水鍋爐房采用自然進風，機械排風方式。排風量按20次/h換氣次數計算（已包含燃燒所需空氣量）。灶具通風待廚房工藝確定后，由工藝提供通風量。全面通風量暫時按40次/h換氣次數考慮。所有衛生間均設有機械排風系統...
2.防排煙系統：樓梯間、合用前室分別設置正壓送風系統，正壓風機設置在樓梯間頂層。歌劇廳的觀眾廳、音樂廳、小劇場排煙量按90m3/m2，平時空調箱送風兼火災時補風系統，補風量為排煙量的50%。歌劇廳主舞臺排煙量按換氣次數6次/時計算，排煙量為80000m3/h...
峰會地推薦三：[浙江]高層商業住宅綜合建筑群通風防排煙系統設計施工圖（人防設計）
一、工程概況：

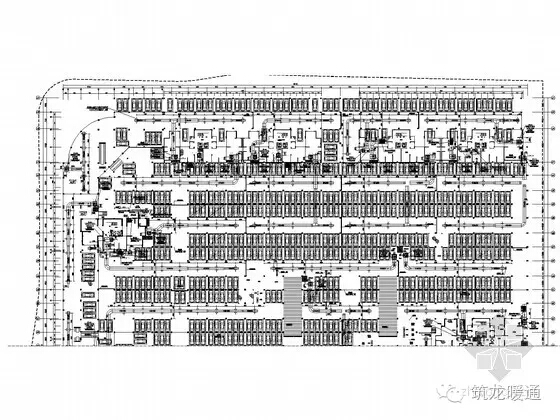

本工程為浙江省一大型商業住宅建筑樓群，地上三十三層，地下一層。圖紙內容包含設計施工說明，主要設備材料表及圖例，正壓送風剖面圖，正壓送風布置平面圖，屋面送風機布置平面圖，人防通風設計說明，防空地下室超壓測量管安裝圖，人防送排風系統流程圖，地下室平時排煙通風平面圖，地下室戰時通風平面圖，人防口部通風大樣圖等...
二、設計范圍
1.高層正壓防煙設計；2.電梯機房排風；3.配電房排風。
三、內容設計
設計圖中所注風管的標高，對于圓形時，以中心線為準；對于矩形或方形，以風管頂為準。風管材料采用鍍鋅鋼板制作，厚度及加工方法按(GB50243-2002)的規定確定。當設計圖中未標出測量孔位置時安裝單位應根據調試要求在適當?shù)牟课慌渲脺y量孔。穿越沉降縫或變形縫的風管兩側，以及與通風機進出口相連處應設置長度為200-300mm的防火軟接，軟接的接口應牢固和嚴密。管上可拆卸接頭不得設置在墻體或樓板內...
各排風排煙及正壓送風井內壁必須平整光滑，確保不漏氣。 配電房、電梯機房通風設計：配電房排風量是6-48/h，電梯機房通風換氣次數10-15次/h計。
四、消防
本單體的防煙樓梯間可以自然排煙，無需設置機械正壓送風防煙系統。單體均為33層，需采用分段送風的方式。-1F~16F為下段，17F~33F為上段。單體的每層合用前室和樓梯間前室均設有機械正壓送風防煙系統...
